電站截止閥

產品簡述:電站截止閥主要特點及用途 ①閥門與管路連接采用焊接式結構,安裝方便,無泄漏。 ②密封面不易磨損、擦傷、密封性能好、壽命長。 ③結構緊湊、啟閉性好、高度小、維修方便。 ④適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。 ⑤多種結構形式,便于用戶選擇。

品牌廠家:工奧閥門
閥門型號:J61Y-P54100V
主要材質:合金鋼 珞鉬鋼
口徑選型:DN10-DN400
壓力范圍:PN64-PN320
瀏覽次數:1301
更新日期:2024-08-13 15:07:11/12/04
產品詳情 在線咨詢

一、電站截止閥主要特點及用途

①閥門與管路連接采用焊接式結構,安裝方便,無泄漏。

②密封面不易磨損、擦傷、密封性能好、壽命長。

③結構緊湊、啟閉性好、高度小、維修方便。

④適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。

⑤多種結構形式,便于用戶選擇。

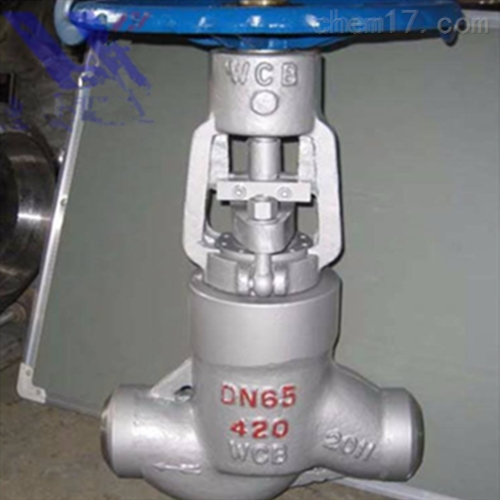

電站截止閥

二、電站截止閥主要性能和使用范圍

產品型號

公稱壓力PN(MPa)

試驗壓力(MPa)

工作壓力(MPa)

工作溫度(℃)

適用介質

殼體強度

密封

P54

P55

P57

J61

H

-100

Y



10

15

11

/

/

/

≤450(425)

水、蒸汽、油品

J61

H

-200

Y



20

30

22

/

/

/

J61

H

-250

Y



25

38

28

/

/

/

J61

H

-320

Y



32

48

36

/

/

/

J61Y-P54100V

/

30

12.5

10

/

/

≤540

蒸汽

J61Y-P54140V

/

38

17.5

14

/

/

J61Y-P54170V

/

53

21.3

17

/

/

J61Y-P55100V

/

38

12.5

/

10

/

≤550

J61Y-P55140V

/

48

17.5

/

14

/

J61Y-P55170V

/

53

21.3

/

17

/

J61Y-P57100V

/

48

12.5

/

/

10

≤570

J61Y-P57140V

/

55

17.5

/

/

14

J61Y-P57170V

/

60

21.3

/

/

17



三、電動截止閥開啟過程

1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

電站截止閥

四、電動截止閥關閉過程

1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4手輪轉動的后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
