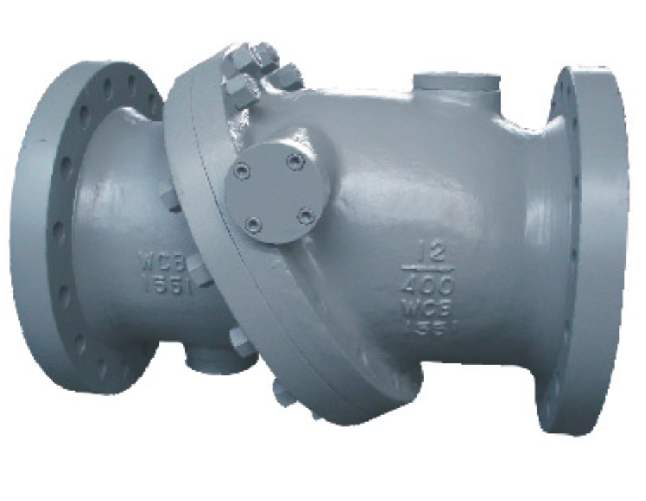

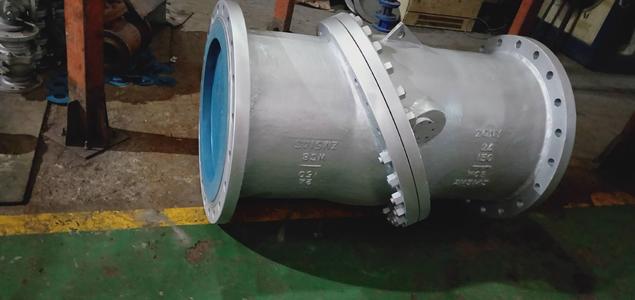

斜盤式止回閥

產品簡述:斜盤式止回閥具有軸流式對稱結構及流線型流道,壓力損失非常小,特殊的制造技術保證零泄漏的高要求,同時還具有啟閉無沖擊、免維護及安裝簡單等優點,適合各類氣體、液體介質,并已任意的方式安裝。

品牌廠家:工奧閥門
閥門型號:pxh44h
主要材質:碳鋼 不銹鋼
口徑選型:DN15-DN350
壓力范圍:PN16~PN420
瀏覽次數:1959
更新日期:2024-08-13 15:07:24/11/10
產品詳情 在線咨詢

一、斜盤式止回閥產品概述

斜盤式止回閥廣泛運用在管道系統中防止液體倒流危害,保護機械設備,既具備一般止回閥的功能特性,又具備減輕水錘危害、降低噪聲、減小壓降和快速反應等優越特點。具有軸流式對稱結構及流線型流道,壓力損失非常小,特殊的制造技術保證零泄漏的高要求,同時還具有啟閉無沖擊、免維護及安裝簡單等優點,適合各類氣體、液體介質,并已任意的方式安裝。

、斜盤式止回閥設計特色

文丘里型通道,降低壓降

彈簧保護,無碰撞

低噪聲,很小水錘危害

軟密封,二次密封

硬密封,防火設計

全系列提供吊耳和支腳

閥門無介質外漏可能

斜盤式止回閥產品特點:

1、斜盤式止回閥由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
2、閥體,閥瓣,尾椎設計成流線型通道,具有良好的流體性能,較大限度減少流阻和壓力。
3、運用高性能彈簧材料HT/INCONELX-750,具有優良的耐腐性能,抗氧化和優異的機械性能,確保彈簧長期工作情況下,運行狀態。
4、靜音式運行,從而消除閥門管道中的噪音和水錘確保設備和管道安全。
5、開啟與關閉反應迅速,高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
6、結構緊湊,方便安裝,垂直,水平安裝都可。
7、閥門采用合金鋼堆焊密封面,耐磨,耐腐,壽命長。
8、閥門的壓力范圍比較廣。

四、斜盤式止回閥技術參數:

設計標準 API 6D 、ASME B16.34
結構長度 ASME B16.10
連接端 ASME B16.5、ASME B16.25、GB 9113、GB 12224
試驗標準 API 598、ISO 5208、JB/T9092、GB/T13927
操作方式 閥瓣靠介質力自動啟閉
使用領域 水、蒸汽、石油、天然氣等
其他備注1 閥座、閥瓣密封面堆焊硬質合金,提高閥門的耐沖刷能力,延長閥門使用壽命
其他備注2 流線型流道,介質不繞流,閥門流阻小,節省能源
其他備注3 適用于管道或裝置中防止介質倒流
其他備注4 采用浮動的閥瓣結構,能自動補償因安裝和使用中磨損所引起的誤差,保證密封面緊密貼合,提高了密封性能。
其他備注5 啟閉行程短,并能自動復位無沖擊,在較小的流速下,閥門即可全開,關閉時間短

五、斜盤式止回閥主要零件材質及參數

產品材料

WCB系列

304系列

304L系列

316系列

316L系列

321系列

主要零件材料

閥體

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

支架

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

彈簧

304

304

316

316

316L

316

閥瓣

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

適用工況

適用介質

水、油品、蒸汽

硝酸腐蝕性介質

醋酸腐蝕性介質

適用溫度

-29~425℃

-28~300℃

應用規范

設計制造按

GB/T12235

法蘭尺寸按

HG 20592

檢驗試驗按

JB/T 9092

公稱壓力

1.0~1.6MPa

美標軸流式止回閥,貫流式止回閥主要零件材質及參數

產品材料

WCB系列

304系列

304L系列

316系列

316L系列

321系列

主要零件材料

閥體

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

支架

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

彈簧

304

304

316

316

316L

316

閥瓣

WCB

CF8

CF3

CF8M

CF3M

0Cr18Ni10Ti

適用工況

適用介質

水、油品、蒸汽

硝酸腐蝕性介質

醋酸腐蝕性介質

適用溫度

-29~425℃

-28~300℃

應用規范

設計制造按

API 600

法蘭尺寸按

ANSI B16.5

檢驗試驗按

API 598

公稱壓力

150LB~900LB
